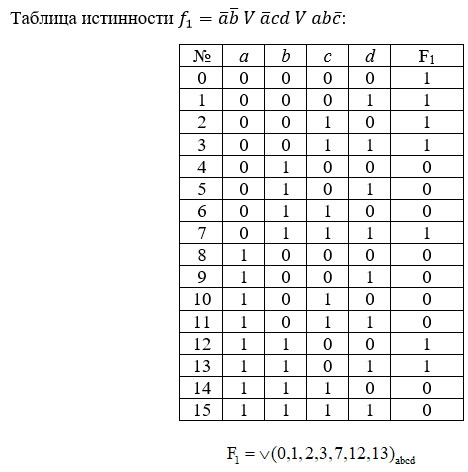

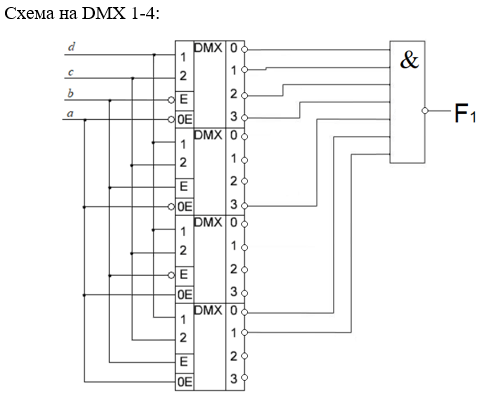

1) на DMX 1-4 с z - состоянием (второй стробирующий вход) и все используемые элементы имеют инверсные выходы (и интегральные схемы и логические элементы) 2) на DC 4x10 3) на MUX 4-1(используем только два элемента, т.е. только на двух MUX) 4) на

1. Составить и преобразовать структурных схем САУ по передаточной функции. 2. Провести анализ устойчивости САУ. 3. Определить установившиеся ошибки САУ. 4. ПОстроить частотные характеристики (ЛАФЧХ)

Необходимо оценить абсолютную погрешность индуктивности катушки в резонансномконтуре, если измеренная частота f=527,6 Гц (измерение провели дискретным тахометромс классом точности 0,1), а ѐмкость контура (С), указная в маркировке, равняется126 нФ ± 22%.

Определите устойчивость САУ и значение граничного коэффициента передачи Kгр. Передаточные функции: W1(p) = k1*T1*p + 1 W2(p) = k2*T2*p + 1 W3(p) = k3*T3*p + 1 Wос(p) = кос Параметры: k1 = 3 k2 = 4 k3 = 3 кос = 0.3 T1 = 0.5 с T2 = 0.6 с T3 = 0.04
