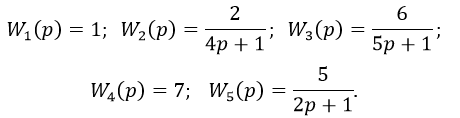

Условие:
Задание: найти передаточную функцию системы автоматического регулирования.

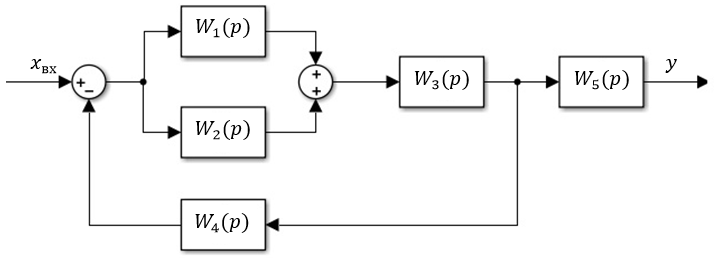

Структурная схема САР

Решение:
1.

Параллельное включение W1(p) и W2(p):

К ним последовательно W3(p) :

Задание: найти передаточную функцию системы автоматического регулирования.
Структурная схема САР

1.

Параллельное включение W1(p) и W2(p):

К ним последовательно W3(p) :
