Условие:

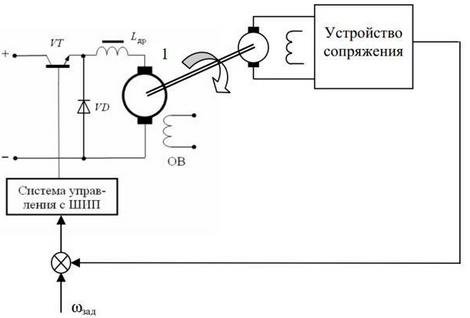

1. Охарактеризуйте общее назначение изображенной схемы. Для чего она может служить? Опишите принцип работы.

2. Какие элементы и устройства входят в данную схему?

3. Какое устройство в схеме выполняет функцию усилительно-регулирующего органа? Где управляющий вход схемы?

4. Для чего нужен элемент VD?

5. Какой способ управления устройством 1 реализует данная схема?

6. Запишите передаточную функцию устройства 1 по управлению.

Решение:

1. Изображённая схема предназначена для регулировки оборотов на двигателе постоянного тока для заданного значения угловой скорости вращения. Эта схема может быть применена в работе электрических станков по обработке металлов, столярных изделий, в стиральной машине и т.п.

Опишем принцип работы этой схемы.

На сумматор поступает сигнал о заданной угловой частоте вращения. Далее в сумматоре происходит сравнение двух сигналов: входного (заданной угловой скорости) и сигнала от устройства сопряжения, которое связано с двигателем переменного тока. Этот двигатель переменного тока (правый) связан жёстко с...
