Условие задачи
Разработать схему электрическую принципиальную для печатной платы комбинационного логического автомата на интегральных микросхемах.
Заданы две логические функции в совершенной дизъюнктивной нормальной форме:
Необходимо:
- записанные логические функции минимизировать любым известным методом;
- минимизированные логические уравнения преобразовать к виду удобному для реализации на заданной элементной базе;
- по преобразованным уравнениям изобразить функциональную схему логического автомата;
- по справочникам выбрать элементы для реализации разработанного логического автомата и изобразить его схему электрическую принципиальную;
- составить перечень элементов к принципиальной схеме.
Ответ

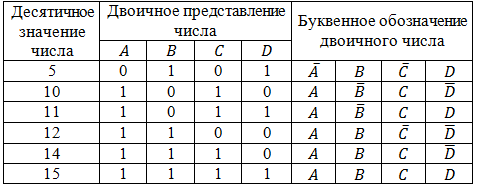

1. Запишем заданные логические функции, сформировав буквенные обозначения членов логического уравнения
Получим
