Условие:

Составить схему тиристорного регулятора напряжения, содержащего мостовой выпрямитель, тиристор, нагрузку с заданным сопротивлением Rн и блок импульсно-фазового управления.

Выбрать тип тиристора и диодов моста, вывести выражение регулировочной характеристики Uн.ср. = f(α) с учетом падения напряжения на тиристоре, построить график этой функции и диаграммы напряжений на аноде тиристора и нагрузке при заданном фазовом угле импульсов управления αз. Определить мощность Pн, выделяемую в нагрузке αз.

Дано

напряжение питания Uп=36 В, сопротивление нагрузки Rн=24 Ом, αз=130˚.

Решение:

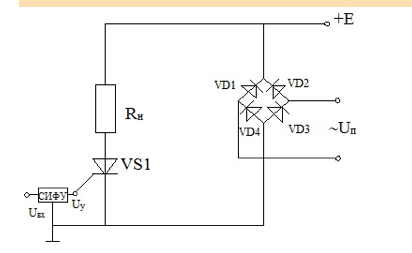

Схема тиристорного регулятора с ИП переменного тока

Тип тиристора выбирается по максимально-допустимым значениям напряжения в закрытом состоянии Uпр.зкр.макс и тока в открытом состоянии Iотк.макс, которые на 20-25% должны быть больше фактических максимальных значений напряжения и тока тиристора в схеме регулятора.

Тип тиристора выбирается по максимально-допустимым значениям напряжения в закрытом сос...
