Условие:
Рассчитать заземляющее устройство для заземления трехфазного электродвигателя серии 4А напряжением U = 380 В, питающегося от сети с изолированной нейтралью по исходным данным таблицы 1.

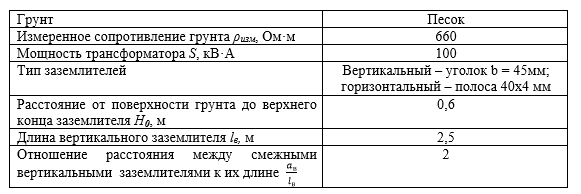

Таблица 1 – Исходные данные

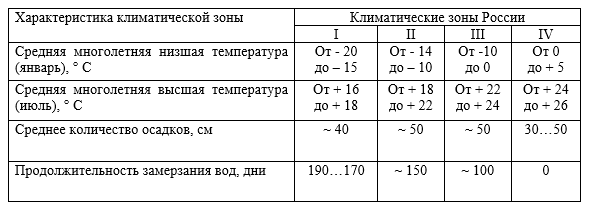

Признаки климатических зон для определения коэффициента сезонности
Табл. П.1

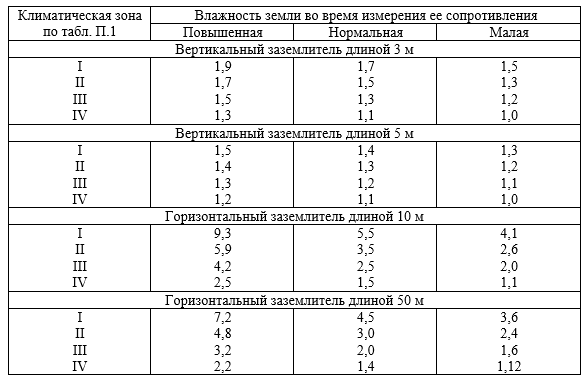

Коэффициенты сезонности ψ для однородной земли
Табл. П.2

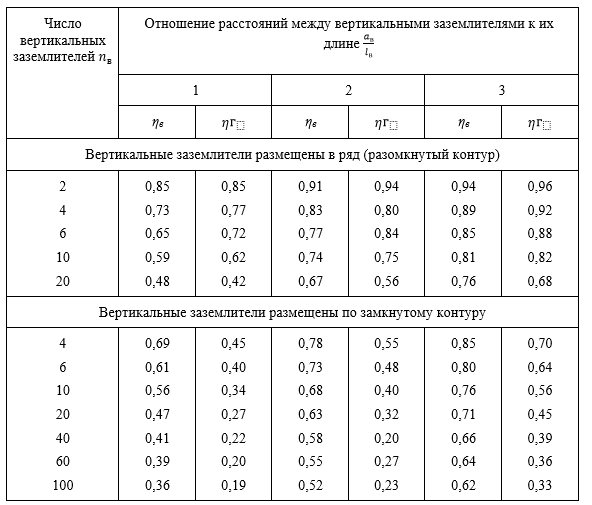

Коэффициенты использования вертикальных и горизонтальных заземлителей
Табл. П.3
Решение:
1. Определяют расчетное удельное сопротивление грунта расч , Омм, в том месте, где будет сооружаться ЗУ.
где изм измеренное сопротивление грунта, Ом*м;
коэффициент сезонности (климатический коэффициент), учитывающий возможное повышение сопротивления в течение года (по табл. П.1 и П.2 примем = 1,5).
2. Определяют предельно допустимое сопротивление заземляющего устройства RHЗ в соответствии с...
