Условие:

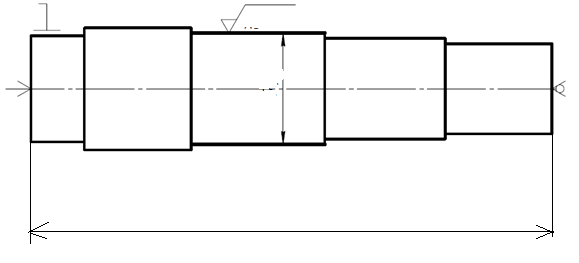

Одна из ступеней вала подвергается механической обработке одним из указанных способом. Номера вариантов приведены в таблице.
Требуется:
установить экономическую точность обработки;
выполнить операционный эскиз и указать на нем размер, квалитет точности, размер допуска и шероховатость. Принять, что поверхность рассматриваемой ступени вала имеет поле допуска основной детали (h).
| № варианта | I |
| Метод обработки и ее характер | Притирка |
| Длина вала , мм | 106 |
| Диаметр ступени, мм | 20 |
Решение:
Пользуясь справочной литературой определяем экономическую точность обработки и пользуются таблицами. Для метода обработки притирка. Послеобработки точность обработанной поверхности должна быть в пределах 4-5-го квалитета (принимаем 4-й квалитет).
В нашем случае после чернового точения точность обработанной поверхности должна быть в пределах...
