  4. Определить диаметры болтов соединения, нагруженного поперечной силой Р (рис.1). Число болтов z. Задачу решать в двух вариа...
  • 👋 Решение задач

  • 📚 Детали машин

решение задачи на тему:

Определить диаметры болтов соединения, нагруженного поперечной силой Р (рис.1). Число болтов z. Задачу решать в двух вариантах: А) болты поставлены без зазора, Б) болты поставлены в отверстия с зазором.

Дата добавления: 28.05.2024

Условие задачи

Определить диаметры болтов соединения, нагруженного поперечной силой Р (рис.1). Число болтов z. Задачу решать в двух вариантах: А) болты поставлены без зазора, Б) болты поставлены в отверстия с зазором.

Дано: Р = 45 кН;  z = 2шт.

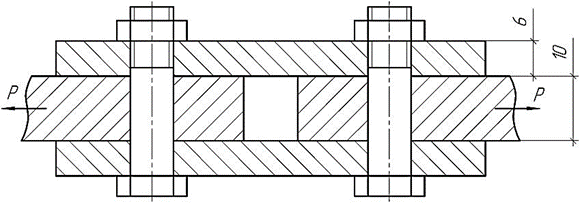

Рис. 1- Соединение, нагруженное поперечной силой.

Ответ

Уточним условие задачи. Считаем, что болты расположены в ряд и их количество равно z = 2шт, число которых относится к болтам расположенным по разные стороны от стыка.

А. Болты поставлены без зазора

Срезающая сила, приходящаяся на один болт, равна: F= Р/z = 45,0/2 = 22,5 кН.

Условие прочности: ср = 4F/(d21)[ср], отсюда находим внутренний диаметр резьбы болта:

d1(4F/([ср])1/2. Принимаем болт класса прочности 5.6 из стали 35, имеющей прочностные характеристики: в = 500700МПа и Т = 300 МПа.

Материалы крепежных деталей (болтов, винтов, шпилек и гаек) и их механические характеристики нормир...
