Определить полное удлинение жёстко заделанного круглого стержня от воздействия сил Р и напряжение растяжения в сечении стержня диаметром 0,8d. Принять следующие исходные данные: l = 1 м, d = 0,02 м.
«Определить полное удлинение жёстко заделанного круглого стержня от воздействия сил Р и напряжение растяжения в сечении стержня диаметром 0,8d. Принять следующие исходные данные: l = 1 м, d = 0,02 м.»
- Детали машин
Условие:

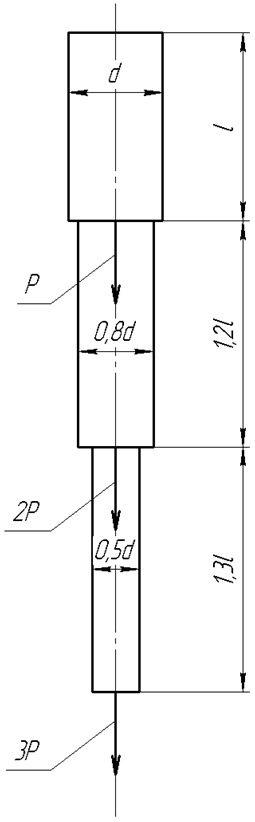

1. Определить полное удлинение жёстко заделанного круглого стержня от воздействия сил Р и напряжение растяжения в сечении стержня диаметром 0,8d. Принять следующие исходные данные: l = 1 м, d = 0,02 м.
Модуль упругости материала стержня Е = 2·105МПа. P = 1,8 кН.

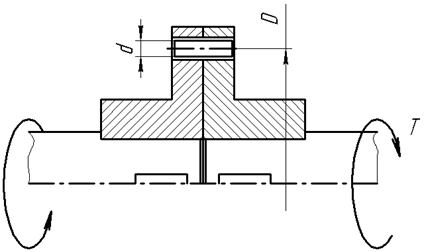

2. Определить необходимые диаметр и длину срезного пальца в показанной на рис. 2, муфте предельного момента, исходя из следующих условий: диаметр D = 200 мм., количество пальцев n = 4, допускаемое напряжение среза материала пальца [τ]cр = 100 Мпа., напряжение смятия [σ]см = 200 МПа, величина крутящего момента Т = 2900 Нм.
Решение:

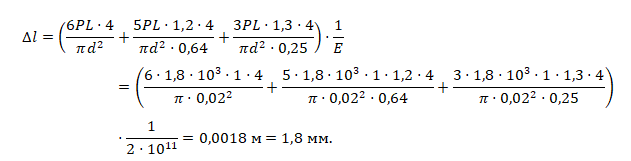

1. Полное удлинение стержня по закону Гука
Напряжение в сечении стержня диаметром 0,8d
2.Н...
