Условие задачи
Подобрать по ГОСТ размеры поперечного сечения призматической шпонки и определить длину шпонки из условия прочности (рис. 1), если передаваемый валом крутящий момент Т и диаметр вала d заданы в табл. 1. Нагрузка прикладывается без толчков, работа реверсивная, материал шпонки выбрать самостоятельно, материал ступицы и вала – сталь Ст5.

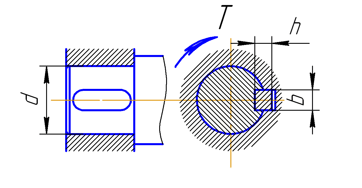

Рис. 1
Таблица 1
Ответ
Подбираем размеры поперечного сечения призматической шпонки b*h для диаметра вала d=32 мм

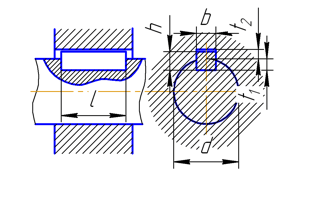

Рис.1 Шпоночное соединение
Определим длину шпонки из условия прочности
Условие прочности на смятие
Потяни
