Условие задачи
Рассчитать прямозубую передачу редуктора привода скребкового конвейера (рис. 6.12). Вращающий момент на валу шестерни при частоте вращения Передаточное число u = 5 (ориентировочно). Заданный ресурс передачи (примерно три года при двухсменной работе). Передача нереверсивная (работа зубьев одной стороной). Типовой режим нагружения I (тяжелый). Расположение зубчатых колес относительно опор симметричное

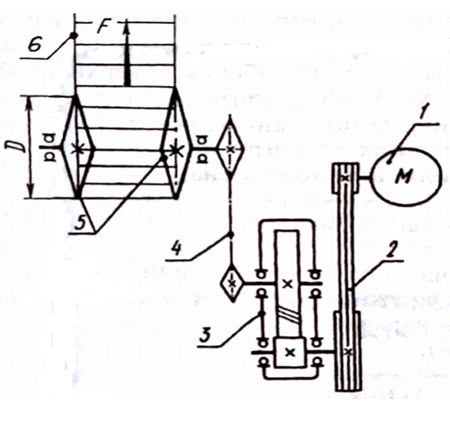

Рис. 6. 12. Схема привода скребкового конвейера:
1 – электродвигатель; 2 – ременная передача; 3 – редуктор цилиндрический одноступенчатый; 4 – цепная передача; 5 – ведущие тяговые звездочки конвейера; 6 – тяговая цепь
Ответ
А. Проектировочный расчет.
1. Материал шестерни и колеса. Для изготовления зубчатых колес выбираем распространенную сталь марки 45 с термообработкой улучшение. Способ получения заготовок колес поковка. Принимаем:
для шестерни твердость при диаметре заготовки
