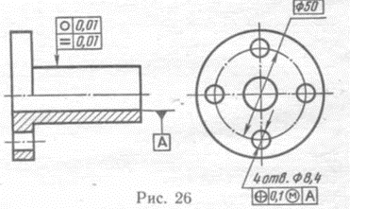

Расшифровать условные обозначения предельных отклонений форм и расположения поверхностей деталей. Обозначение базовой поверхности.

1.2.1.1. Исследовать соединение узла редуктора 4/2 (зубчатого колеса - 4 и вала - 2). Рассчитать предельные зазоры и натяги, определить характер посадок по значениям таблицы 1, строки 1 и 2.

• Определить допуски размеров отверстия и вала по ГОСТ

Что из перечисленного является элементом, измененным посредством винтовой пары длины, предназначенным для регулирования наклона и перекоса отвала?

1. Жесткий раскос
2. Винтовой раскос
3. Гидроцилиндр перекоса отвала
4. Рама подъемного механизма

На рисунке схематично показан винтовой домкрат. Определить КПД домкрата, необходимую высоту гайки H и проверить винт на устойчивость при следующих исходных данных: Резьба упорная 82х12, d1=64,2 мм, d2=76 мм, p=12 мм, высота профиля витка h=9
