Разработка и оформление расчетно-технологической карты. Расчет координат опорных точек. Цель работы: приобрести умение производить подготовку геометрической информации
«Разработка и оформление расчетно-технологической карты. Расчет координат опорных точек. Цель работы: приобрести умение производить подготовку геометрической информации»
- Детали машин
Условие:
Разработка и оформление расчетно-технологической карты. Расчет координат опорных точек
Цель работы: приобрести умение производить подготовку геометрической информации для написания управляющей программы при контурной обработке детали на станке с ЧПУ.
1. Оформить РТК для технологической операции.
2. Рассчитать координаты опорных точек и заполнить таблицу координат опорных точек.
3. Построить эквидистанту внешнего или внутреннего контура (по заданию преподавателя) на заданном расстоянии, обозначить опорные точки и рассчитать их координаты.

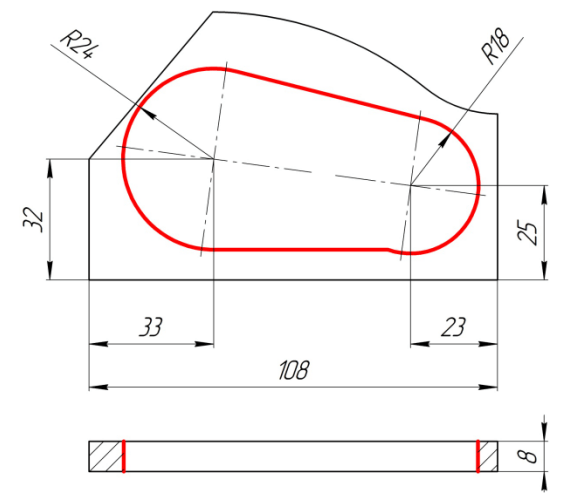

Исходные данные для расчета
Решение:

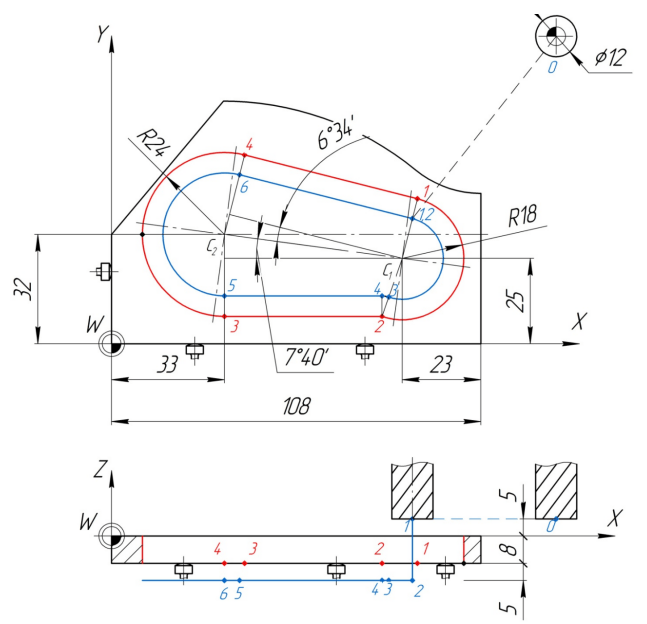

Составим РТК для обработки внутреннего контура
Рассчитываем координаты опорных точек детали заносим в таблицу 1.
