Условие задачи
Задана червячная передача с частотой вращения червяка и червячного колеса соответственно n1 и n2, межосевым расстоянием а, числом заходов (витков) червяка Z1 и коэффициентом диаметра червяка q.
Требуется :
а) вычертить кинематическую схему передачи (с указанием ее звеньев);
б) определить основные геометрические размеры червяка и колеса- Z1, Z2, р, b, ha, hf, d2, dl, dal, df I, df2 da2, (полные названия величин указывать обязательно).

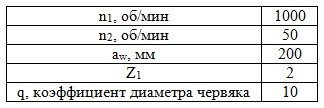

Исходные данные:
Ответ
При межосевом расстоянии a=200 мм и коэффициенте диаметра червяка q=10 -модуль m=8.
Количество зубьев червячного колеса определяется по формуле:
Z2=Z1∙u,
где u передаточное отношение передачи, равное:
