Ось горизонтального участка грубы диаметром d1 = 50 мм расположена на высоте h1 = (0,25 + 0,05·2) = 0,35 м над уровнем воды в резервуаре II.
- Другое

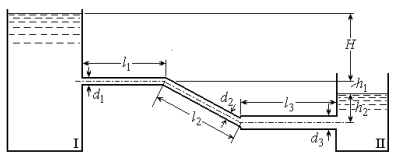

Условие:
Ось горизонтального участка трубы диаметром d1 = 50 мм расположена на высоте h1 = (0,25 + 0,05·2) = 0,35 м над уровнем воды в резервуаре II.
Ось горизонтального участка трубы диаметром d2 = 75 мм лежит ниже уровня воды в резервуаре II на величину h2 = (0,5 + 0,05·0) = 0,5 м.
Длины участков: l1 = (10 + 0,1·2) = 10,2 м; l2 = (20 + 0,1·0) = 20 м; l3 = (10 + 0,1·2) = 10,2 м;. Напор в резервуаре I Н = (1,0 + 0,1·0) = 1 м;
коэффициенты поворотов ζ30 = 0,7, ζI20 = 1,44.

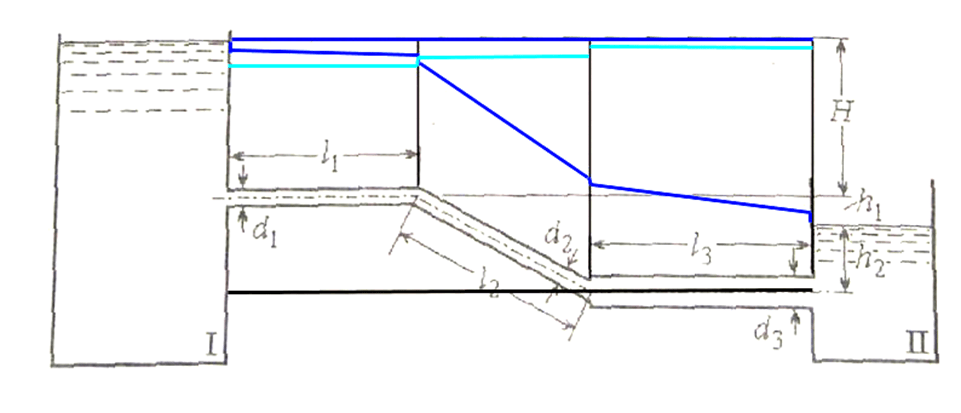

Определить расход воды в трубопроводе и построить напорную и пьезометрическую линии.
Решение:
Так как происходит перетекание жидкости из одного открытого бака в другой, то при определении располагаемого напора в трубопроводе учитываются только геометрические напоры и потери:
Потери на трение по...
