Требуется определить тормозные моменты, действующие на ротор генератора: основной, реактивный и результирующий момент. Построить графики; вычислить перегрузочную способность генератора, если режим номинальной нагрузки соответствует углу нагрузки.

Трехфазный синхронный генератор явнополюсной конструкции номинальной мощностью S_ном и числом полюсов 2р включен на параллельную работу с сетью напряжением U₁ частотой f = 50 Гц. Статор генератора имеет длину l₁ и диаметр D₁; магнитная индукция в воздушном зазоре В_δ, коэффициент заполнения сердечника статора сталью к_с — 0,95. Фазная обмотка статора содержит _w1 последовательно соединенных витков с обмоточным коэффициентом kо_б1 = 0,92. Фазные обмотки статора соединены «звездой». Синхронные индуктивные сопротивления генератора: по продольной оси x_d, по поперечной оси x_q. Значения перечисленных параметров приведены в табл. 3.1.

Требуется определить тормозные моменты, действующие на ротор генератора: основной Мо_сн, реактивный М_р и результирующий М = М_осн + М_р и построить графики этих моментов в функции угла θ; вычислить перегрузочную способность генератора, если режим номинальной нагрузки соответствует углу нагрузки θ_ном  = 16,5°.

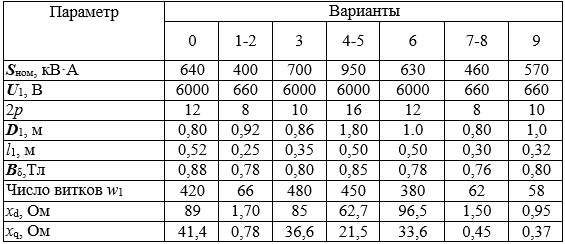

Таблица 3.1.
