В закрытом резервуаре, заполненном водой, выведен внутренний патрубок прямоугольного сечения высотой 600 мм и шириной 500 мм для выпуска воды. Определить наименьшее вакуумметрическое давление на поверхности воды.
- Другое
Условие:

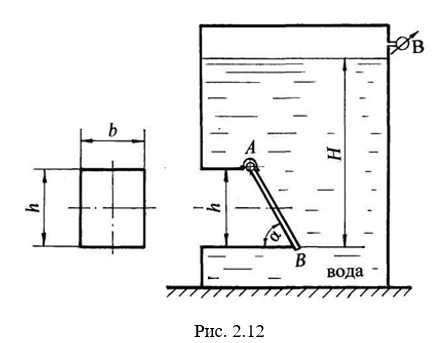

В закрытом резервуаре, заполненном водой, выведен внутренний патрубок прямоугольного сечения высотой h = 600 мм и шириной b = 500 мм для выпуска воды. Патрубок перекрыт крышкой АВ, расположенной под углом α = 60˚ к горизонту, шарнирно укреплённой на оси А (рис. 2.12).
Открытие крышки для выпуска воды осуществляется за счёт создания вакуума на поверхности воды.
Определить наименьшее вакуумметрическое давление на поверхности воды (рвак) для открытия крышки, если глубина воды на уровне нижней кромки крышки
Н = 1,8 м. Масса крышки m = 10 кг.
Решение:

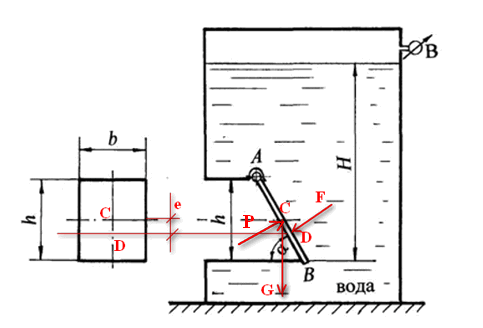

Показываем силы, действующие на крышку: силу тяжести G = mg = 109,81 = = 98,1 H, силу давления воды F и силу атмосферного давления воздуха Р.
Площадь проекции крышки на вертикальную плоскость равна:
= bh = 0,50,6 = 0,30 м2.
Момент инерции вертикальной проекции крышки (прямоугольн...
