Условие:

1.    Дать характеристику диода ГД107А.

2. Выписать из справочника основные параметры:

3. Построить (на миллиметровке) вольт-амперную  характеристику (ВАХ) диода для температуры t=25 ˚C для заданного диода.

4.    По вольт-амперной характеристике определить статические сопротивления прямому току (Rпр) при напряжении Uпр на линейном участке ВАХ и сопротивление обратному току (Rобр) при обратном напряжении.

5.    Найти дифференциальные сопротивления (rдиф) и крутизну (S) прямой ветви ВАХ для напряжения Uпр.

Решение:

1.

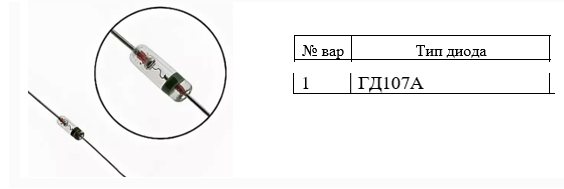

Диоды германиевые, точечные. Выпускаются в стеклянном корпусе с гибкими выводами. Маркируются цветной точкой у положительного вывода: ГД107А черной; ГД107Б серой.

Точечные германиевые диоды типа ГД107 предназначены для работы в качестве маломощных выпрямительных и в качестве импульсных (ГД107Б), Масса диода не более 0,3 г.

Характеристики диода ГД107А

Максимальное постоянное обратное напряжение 1...
