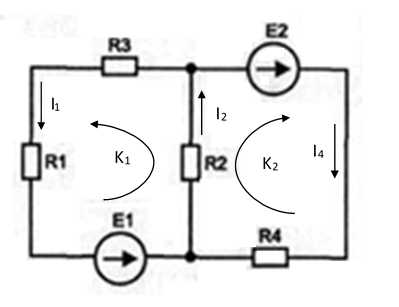

1. Изобразите электрическую схему. Запишите значения параметров элементов схемы.  2. Задайте предполагаемые направления векторов токов в ветвях схемы. Запишите систему уравнений по первому и второму законам Кирхгофа.

По результатам измерения параметров пассивного двухполюсника, включенного в цепь переменного синусоидального тока, при помощи осциллографа были получены две синусоиды тока и напряжения, представленные на рисунке.

Полевой транзистор с каналом n-типа, включенный по схеме ОИ, имеет параметры: удельная крутизна b=5мА\В2, пороговое напряжение Uпор=-4В,. Заданы напряжение питания Eс=8В и нагрузочное сопротивление

Для заданных значений начертить схему. По заданным параметрам и линейному напряжению Uл определить: 1. Фазные и линейные токи (для всех схем включения), а также ток в нейтральном проводе (для четырехпроводной схемы «звезда»)
