Условие:

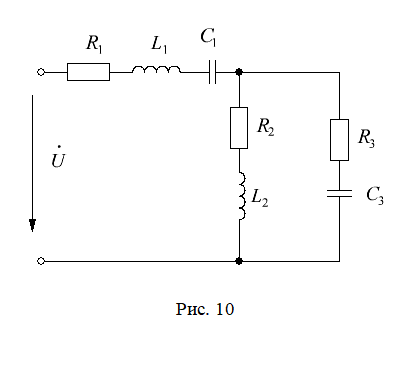

Для цепи синусоидального тока, изображенной на рис. 10 символическим методом выполнить следующее:

1. Определить действующие значения токов в ветвях и напряжений на участках.

2. По полученным комплексным изображениям токов и напряжений записать выражения для их мгновенных значений.

3. Определить активную и реактивную мощность источника.

4. Определить активную и реактивную мощность приемников.

5. Составить баланс активных и реактивных мощностей.

6. Построить совмещенную векторную диаграмму токов и напряжений.

Исходные данные приведены в таблице №4.

Таблица №4

Решение:

1. Определим действующие значения токов в ветвях и напряжений на участках.

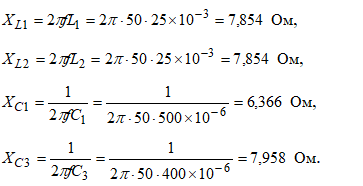

1.1. Сопротивления реактивных элементов:

1.2. Строим схему замещения (рис. 11) и определяем комплексные сопротивления ветвей. На схеме замещения обозначим условные положительные направления токов в ветвях.
