Условие:

1. Рассчитать токи всех ветвей.

2. Построить векторные диаграммы токов и напряжений.

3. Рассчитать показания ваттметров.

4. Вычислить полную, активную и реактивную мощности трехфазной цепи.

5. Составить зависимость напряжения между заданными точками от времени и построить график этой зависимости.

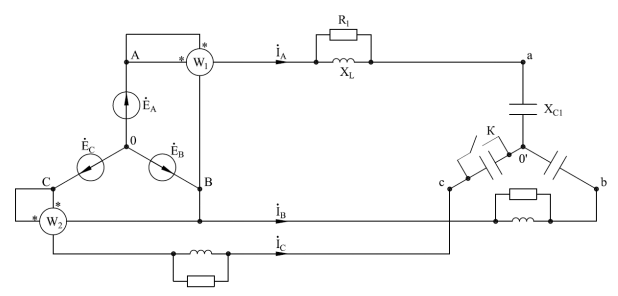

На рис. 1 представлена схема трехфазной цепи, для которой требуется произвести расчет. Параметры цепи имеют следующие значения:

В; Т = 0,01 с; L = 27,58 мГн; С1 = 116,5 мкФ; R1 = 17,32 Ом.

Рис. 1

Решение:

Прежде, чем приступить к расчету линейных токов, целесообразно преобразовать исходную схему, заменив параллельно соединенные катушку индуктивности и резистор эквивалентным сопротивлением:

Индуктивное сопротивление XL найдем по формуле:
