1. Записать входное сопротивление и входную проводимость, выразив их через обозначенные на рис.2 элементы и частоту. 2. Определить резонансные частоты (результаты округлить до целых чисел) ωрн , ωрт.

«1. Записать входное сопротивление и входную проводимость, выразив их через обозначенные на рис.2 элементы и частоту. 2. Определить резонансные частоты (результаты округлить до целых чисел) ωрн , ωрт.»
  • Электроника, электротехника, радиотехника

Условие:

1. Записать входное сопротивление и входную проводимость, выразив их через обозначенные на рис.2 элементы и частоту.

2. Определить резонансные частоты (результаты округлить до целых чисел) ωрн , ωрт.

3. Рассчитать и построить частотную характеристику. Характеристику построить по точкам

ω1 = 0; ω2 = 0,5ωр1; ω2 = 0,5ωр1; ω3 = ωр1; ω4 = 0,5(ωр1+ωр2); ω5 = ωр2; ω6 = 2ωр2; ω7 = 4ωр2;

где ωp1 - меньшая из резонансных частот;

ωp2 - большая из резонансных частот.

Дано:

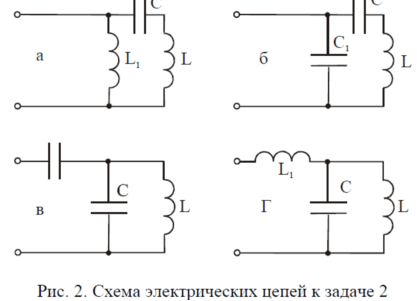

Рис.2 г; L1 = 20,0 мГн; L = 27,778 мГн; С = 20,408 мкФ; С увеличить в 2 раза.

Решение:

1. Перечертим заданную схему.

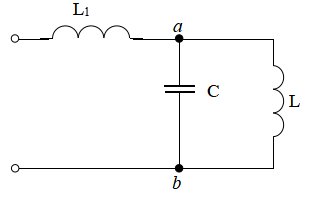

Рис. 8 Расчётная схема.

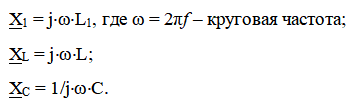

Записываем выражения для реактивных сопротивлений в общем виде:

Входное сопротивление двухполюсника:

входное сопротивление двухполюсника имеет чист...
