Условие задачи

1.Рассчитать пропускную способность, информационную спектральную эффективность и требуемые отношения сигнал-шум для участков «вверх» и «вниз» спутниковой линии связи.

2. Рассчитать требуемую мощность передатчика земной станции ЗС1, размеры и коэффициенты усиления передающей (ЗС1) и приемной (ЗС2) антенн, ЭИИМ ЗС1 и добротность приемника ЗС2.

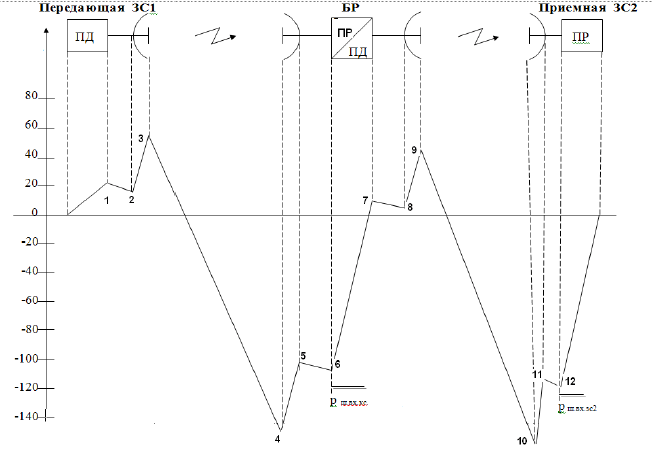

3. Построить диаграмму уровней сигнала в заданных на рис. 2 [1] точках для участков «вверх» и «вниз» спутниковой линии связи. Показать на диаграмме уровни мощности шумов первого и второго участков спутниковой линии связи

Исходные данные:

Диапазон C – 6/4 ГГц, fвверх = 6 ГГц, fвниз = 4 ГГц

Ширина полосы частот ствола (ШПЧ) Пст = 30 МГц

Модуляция – 16ФМ, M = 16

Кодовая скорость R = 2/3

Коэффициент скругления спектра α = 0,2

Добротность приемника КС Дкс = -5 дБ/К

ЭИИМкс = 34 дБВт

Расстояние ЗС-КС d = 37000 км

Отношение сигнал-шум С/Штр = 8 дБ

Доля шумов второго участка b = 0,9

Дополнительные потери Lдоп = 2 дБ

Эффективная шумовая температура приемника КС Tш кс = 800 К

КПД АФТ передатчика kфпд = 0,5, приемника kфпр = 0,8

рис. 2

Ответ

1. Определение пропускной способности и спектральной эффективности системы передачи.

Ширина спектра модулированного радиосигнала Пцс обычно занимает (90- 95)% номинальной ширины его полосы пропускания (примем 95%), т.е.

Пцс = 0,95Пст = 0,95*30 = 28,5 МГц (1)

Пцс численно равна символьной скорости цифрового потока Врк с учетом коэффициента скругления спектра:

Пцс = Врк (1+) (2)

откуда Врк = Пцс / (1+) = 2,85*107 / (1 + 0,2) = 2,375*107 Бд (3)

Врк связана с Вк скоростью передачи цифрового потока на выходе помехоусто...
