Условие задачи
Активная мощность, расходуемая цехом, P2 = 1150 кВт при коэффициенте мощности cos ϕ2 = 0,75. Напряжение Uном2 = 660 В. Определить необходимую мощность трансформатора на подстанции и выбрать его тип, пользуясь таблицей (см. методические указания по предмету).
Определить:
- коэффициент нагрузки трансформатора Кн;
- номинальные токи в обмотках Iном1 и Iном2;
- токи в обмотках I1 и I2 при фактической нагрузке;
- коэффициент полезного действия трансформатора при фактической нагрузке.
Начертить схему трансформатора и приборов для проведения опыта холостого хода. Какие потери определяют в этом опыте.
Ответ
1. Определим необходимую мощность трансформатора на подстанции:

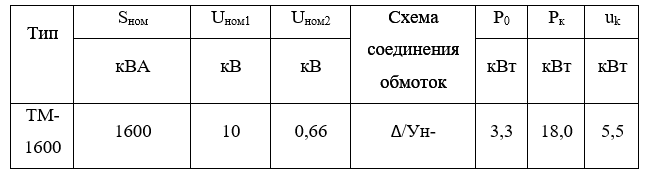

Выбираем тип трансформатора:
2. Коэффициент нагрузки трансформатора:
