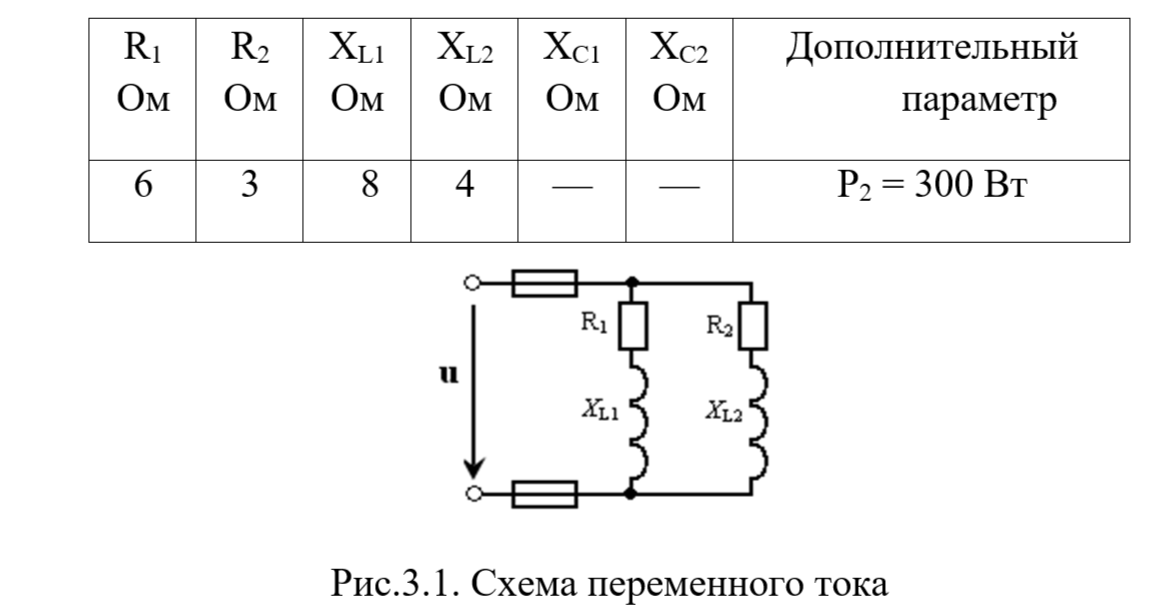

Цепь переменного тока содержит различные элементы (резисторы, индуктивности, емкости), образующие две параллельные ветви. Схема цепи, значения всех сопротивлений, а также один дополнительный параметр заданы в табл. 3 .

Цепь переменного тока содержит различные элементы (резисторы, индуктивности, емкости), образующие две параллельные ветви. Схема цепи, значения всех сопротивлений, а также один дополнительный параметр заданы в табл. 3 . Индекс «1» у дополнительного параметра означает, что он относится к первой ветви; индекс «2» — ко второй.

Начертить схему цепи и определить следующие величины, если они не заданы в таблице 3:

1) токи I₁ и I₂ в обеих ветвях;

2) ток I в неразветвлённой части цепи;

3) напряжение U, приложенное к цепи;

4) активную Р, реактивную Q и полную S мощности для всей цепи.

Начертить в масштабе векторную диаграмму цепи. Каким образом в заданной цепи можно получить резонанс токов? Если цепь не позволяет достигнуть резонанса токов, то пояснить, какой элемент надо дополнительно включить в цепь для этого. Начертить схему такой цепи.

Таблица 3
