Цепь переменного тока содержит различные элементы (резисторы, индуктивности, емкости), включенные последовательно. Схема цепи приведена рисунке. Значения сопротивлений всех элементов, а также один дополнительный параметр заданы в табл. 2

Дата добавления: 11.10.2024

Условие задачи

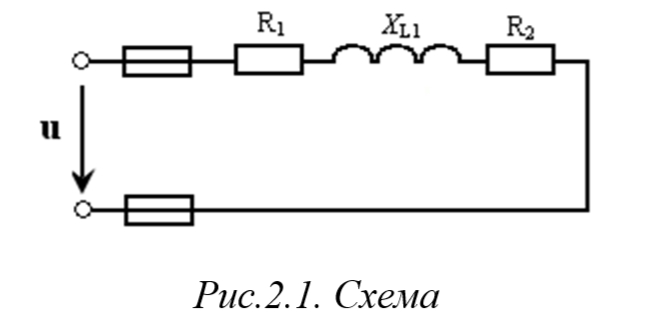

Цепь переменного тока содержит различные элементы (резисторы, ин­дуктивности, емкости), включенные последовательно. Схема цепи приведена рисунке. Значения сопротивлений всех элементов, а также один дополнительный параметр заданы в табл. 2

Начертить схему цепи и определить следующие величины, относящие­ся к данной цепи, если они не заданы в табл. 2:1) полное сопротивление z; 2) напряжение U, приложенное к цепи; 3) ток I; 4) угол сдвига фаз φ(по ве­личине и знаку); 5) активную Р, реактивную Qи полную Sмощности цепи. Начертить в масштабе векторную диаграмму цепи и пояснить ее построение. С помощью логических рассуждений, пояснить характер изменения (увели­чится, уменьшится, останется без изменения) тока, активной, реактивной мощности в цепи при увеличении частоты тока в два раза. Напряжение, при­ложенное к цепи, считать неизменным.

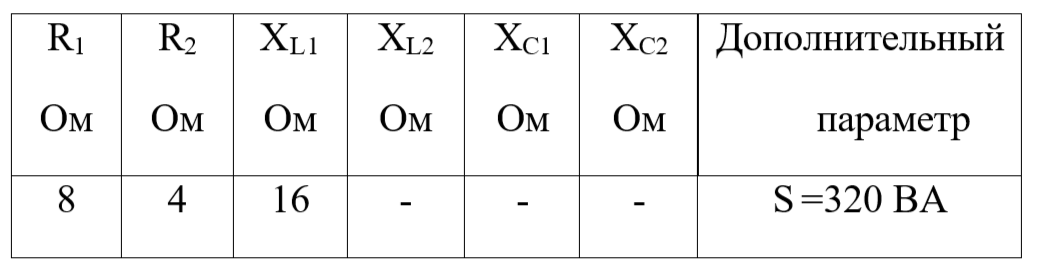

Таблица 2



Ответ

1. Определяем полное сопротивление цепи:

2. Определяем силу тока в цепи.

Можем найти ток в цепи как

3. Определяем напряжение, приложенное к цепи по формуле

U=I∙Z=4∙20=80 B

4. Находим коэффициент мощности ц...
