Дана диаграмма цепи, значение тока во всей цепи I. Найти: характер каждого сопротивления; схему цепи; значение каждого сопротивления; полное сопротивление цепи.

5 марта 2025
Электроника, электротехника, радиотехника

Условие:

Дано: диаграмма цепи, значение тока во всей цепи I, напряжения на каждом элементе цепи U_1, U₂, U₃…

Таблица 3 – Исходные данные к задаче

Найти: 1) характер каждого сопротивления; 2) схему цепи; 3) значение каждого сопротивления; 4) полное сопротивление цепи.

Решение:

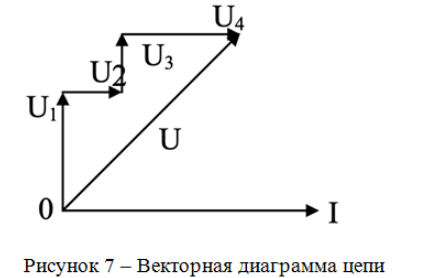

Рассмотрим диаграмму и по тому, как направлены векторы напряжений, определим, какие элементы включены в схему, и в какой последовательности они располагаются. Из векторной диаграммы, изображенной на рисунке 7, следует, что напряжение U₁ опережает ток на 90⁰. Следовательно, на первом участке включена катушка индуктивности, сопротивление которой можно вычислить по формуле:
