  4. Дана электрическая цепь, в которой происходит коммутация. В цепи действует постоянная ЭДС. Параметры цепи приведены в табл...

Дана электрическая цепь, в которой происходит коммутация. В цепи действует постоянная ЭДС. Параметры цепи приведены в таблице 1. Схема электрической цепи изображена на рисунке 1.

«Дана электрическая цепь, в которой происходит коммутация. В цепи действует постоянная ЭДС. Параметры цепи приведены в таблице 1. Схема электрической цепи изображена на рисунке 1.»
  • Электроника, электротехника, радиотехника

Условие:

Дана электрическая цепь, в которой происходит коммутация. В цепи действует постоянная ЭДС. Параметры цепи приведены в таблице 1. Схема электрической цепи изображена на рисунке 1.

Определить закон изменения во времени указанной в таблице 1 величины. Задачу решить классическим методом. На основании полученного аналитического выражения построить график изменения искомой величины в функции времени в интервале  , где   – меньший по модулю корень характеристического уравнения.

Таблица 1 – Исходные данные

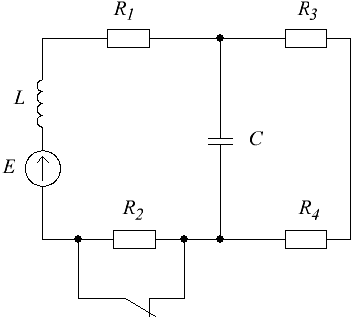

Рисунок 1 – Схема электрической цепи.

Решение:

Обозначим токи в ветвях цепи (см. рис. 2).

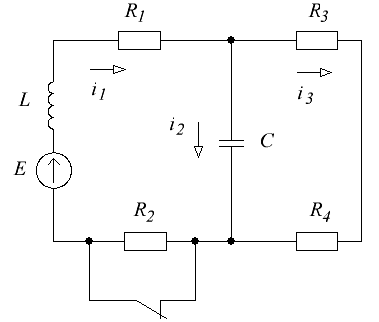

Рисунок 2 Схема электрической цепи

Определим параметры цепи до коммутации.

Так как сопротивление конденсатора при постоянном токе бесконечно велико, то в ветви с конденсатором имеем обрыв, следовательно, до замыкания ключа:
