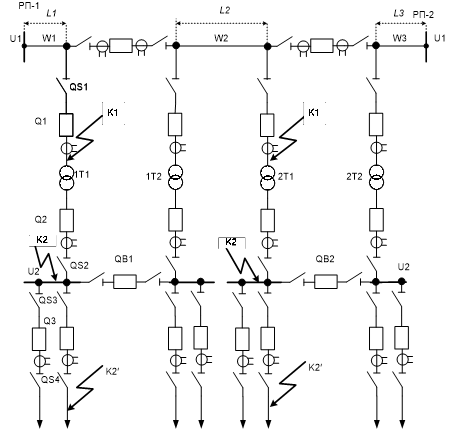

Дана однолинейная схема трансформаторной подстанции (рисунок 1), получающей питание с двух питающих пунктов РП-1 и РП-2. Рисунок 1 – Схема питания подстанции

Дана однолинейная схема трансформаторной подстанции (рисунок 1), получающей питание с двух питающих пунктов РП-1 и РП-2.

Рисунок 1 – Схема питания подстанции

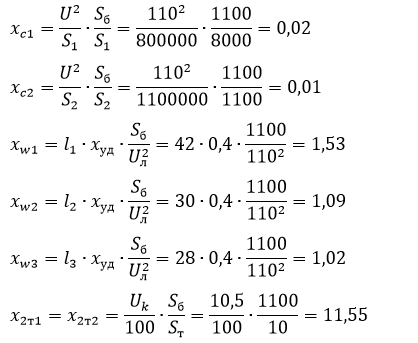

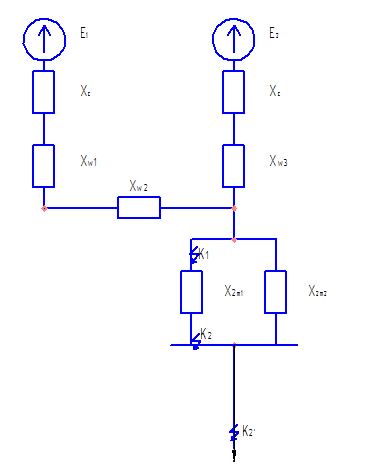

1) Определить токи и мощности короткого замыкания (КЗ), значения тепловых импульсов (интегралов Джоуля) тока КЗ для заданных характерных точек трансформаторной подстанции, схема которой изображена на рисунке 1. Необходимые исходные величины для расчета по собственному варианту приведены в таблице 2.

Выдержка времени срабатывания релейной защиты t_РЗ следующая:

- защиты линий потребителя, присоединенного к шинам напряжения

U₂  - 0,5 с;

         - защиты присоединения вторичной обмотки понижающего трансформатора – 1,5 с;

         - защиты присоединения первичной обмотки понижающего трансформатора – 2,0 с.

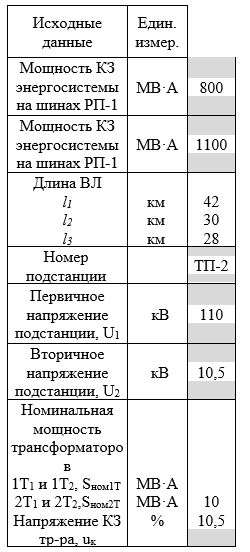

Таблица 2

Примечание: для трансформаторов с напряжением U1 = 220 кВ приведены значения uк между двумя обмотками трёхобмоточного трансформатора.

2) Используя результат расчета токов короткого замыкания и исходные данные, произведите выбор и проверку на стойкость токам короткого замыкания сборных шин и изоляторов для крепления сборных шин для распределительного устройства вторичного напряжения U₂.

3) Произведите выбор и проверку на стойкость токам короткого замыкания высоковольтного выключателя, разъединителя и отдельно стоящих трансформаторов тока в цепи присоединения первичной обмотки понижающего трансформатора. При выполнении задачи используйте результаты расчета токов КЗ и исходные данные.
