Для броневого электромагнита (рис.7) определить время трогания. Число витков обмотки 𝑁=2420, сопротивление 𝑟0= 22 Ом, напряжение питания 𝑈=36 В. Длина катушки 𝑙=88 мм, длина стопа 𝑏=42 мм. При начальном зазоре 𝛿н=10 мм длина якоря 𝑎=36 мм, а проводимость

«Для броневого электромагнита (рис.7) определить время трогания. Число витков обмотки 𝑁=2420, сопротивление 𝑟0= 22 Ом, напряжение питания 𝑈=36 В. Длина катушки 𝑙=88 мм, длина стопа 𝑏=42 мм. При начальном зазоре 𝛿н=10 мм длина якоря 𝑎=36 мм, а проводимость»
  • Электроника, электротехника, радиотехника

Условие:

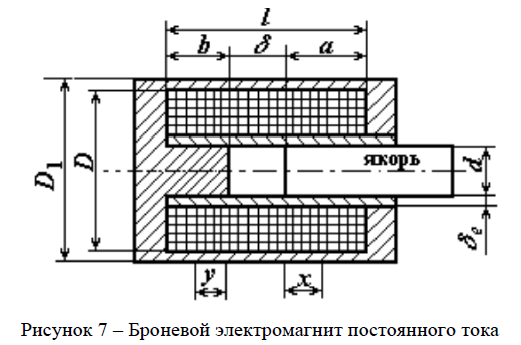

Для броневого электромагнита (рис.7) определить время трогания. Число витков обмотки 𝑁=2420, сопротивление 𝑟0= 22 Ом, напряжение питания 𝑈=36 В. Длина катушки 𝑙=88 мм, длина стопа 𝑏=42 мм. При начальном зазоре 𝛿н=10 мм длина якоря 𝑎=36 мм, а проводимость рабочего зазора Λ𝛿н=19,8∙10−8 Гн; удельная проводимость рассеивания 𝜆𝜎=9∙10−6 Гн/м, конечный зазор равен 𝛿к=1 мм. Противодействующая сила при начальном зазоре 𝑃пн=23 Н.

Решение:

Временем трогания называется, промежуток времени от момента подачи импульса срабатывания до момента начала движения якоря.
При включении электромагнита на постоянное напряжение и при подвижном якоре, ток в катушке возрастает по экспоненциальному закону:

По мере нарастания тока возрастает тяговое усилие в воздушном зазоре, действующее на якорь. Пока ток мал и сила электромагнита меньше механической, ...
