Условие:

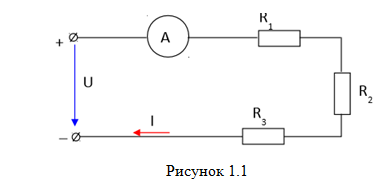

Для цепи, представленной на рис 1.1, используя любые, кроме нуля, данные для сопротивлений R, рассчитать токи и напряжения на всех резистивных элементах и составить баланс мощностей.
По результатам расчета проверить выполнение второго закона Кирхгофа, построить потенциальную диаграмму.
Дано
R1=10 Ом
R2=10 Ом
R3=7 Ом
E=60 В
Решение:
UR1 = I * R1 = 2,222 * 10 = 22,222 B
UR2 = I * R2 = 2,2222 * 10 = 22,222 B
UR3 = I * R3 = 2,2222...
