Для электрической цепи, изображенной на рис. 1, определить: 1. Токи в ветвях. 2. Мощность, развиваемую источниками энергии. 3. Составить уравнение баланса мощностей. Исходные данные приведены в таблице №1.
«Для электрической цепи, изображенной на рис. 1, определить: 1. Токи в ветвях. 2. Мощность, развиваемую источниками энергии. 3. Составить уравнение баланса мощностей. Исходные данные приведены в таблице №1.»
- Электроника, электротехника, радиотехника
Условие:

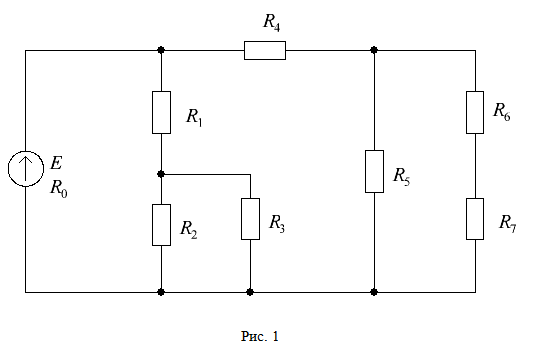

Для электрической цепи, изображенной на рис. 1, определить:
- Токи в ветвях.
- Мощность, развиваемую источниками энергии.
- Составить уравнение баланса мощностей.
Исходные данные приведены в таблице №1.
Решение:
1. Определим токи в ветвях цепи.

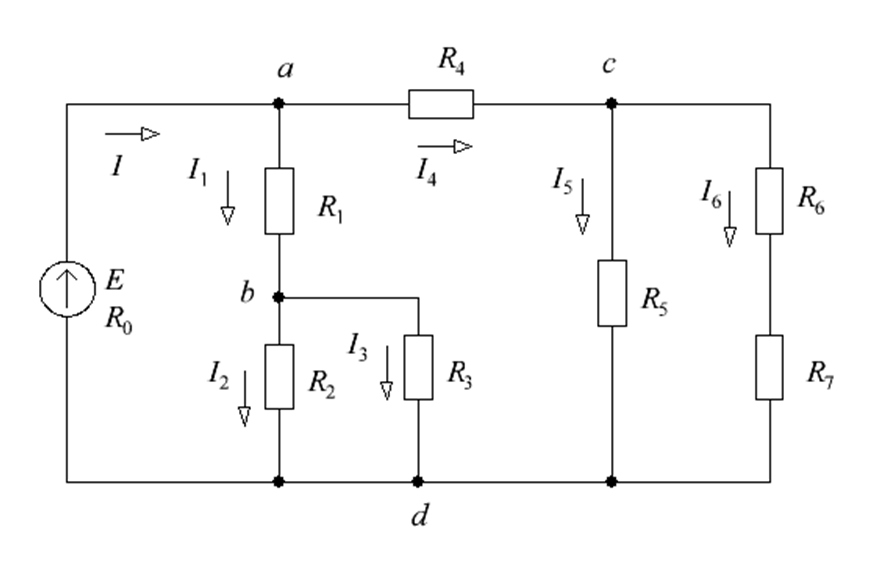

Обозначим на схеме условно-положительные направления токов в ветвях (см. рис. 2).
Рис. 2
Методом преобразований приведем схему к одному эквивалентному (входному) сопротивлению, подключенному к зажимам источника.
Сопротивления R2 и R3 соединены параллельно, поэтому их общее сопротивление:
