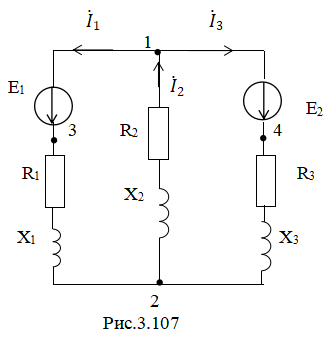

Для электрической цепи переменного тока с частотой f=50 Гц определить полные сопротивления Z ветвей, ток I в ветвях и напряжения U на элементах электрической цепи, составить баланс активных мощностей.
Определить напряжение U23 между точками 2-3 и режим работы источника питания. Построить для ветви 2-3 цепи в масштабе векторную диаграмму тока и напряжений
Дано:
1. Порядок расчета
1 Составление частных схем, с одним источником ЭДС, остальные источники исключаются.
2 Определение частичных токов в частных схемах
3 Cуммирование всех частичных токов, для нахождения токов в исходной цепи.
2. Определим комплексные сопротивления ветвей
Полное комплексное сопротивление ветви определяется по формуле:
где R активное сопротивление ветви;
X = XL реактивное сопротивлени...
