Условие:

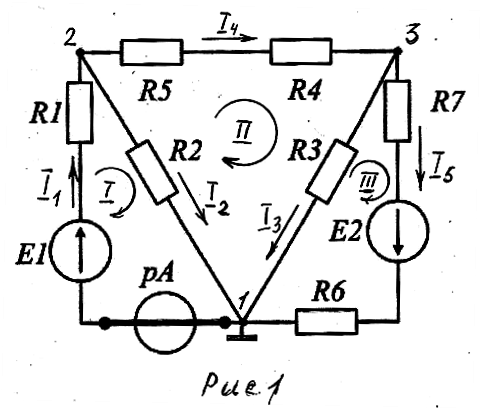

Для электрической цепи постоянного тока, показанной на рис. 1

1)      составить систему уравнений для определения неизвестных токов используя первый и второй  законы Кирхгофа;

2)      определить токи в ветвях схемы методом узловых потенциалов;

3)      определить показания амперметра, включенного в ветвь 1, методом эквивалентного генератора:

4)      составить баланс мощности.

Дано:

Решение:

1. Составим систему уравнений для определения неизвестных токов используя первый и второй законы Кирхгофа; Для этого выбираем положительные направления токов в ветвях и направления обхода контуров и обозначаем их на схеме (рис. 1).

Записываем уравнения по I закону Кирхгофа для токов в узлах 2 и 3:

уравнение для узла 2: I1 - I2 I4 = 0.

уравнение для узла 3: I4 - I3 I5 = 0.

Записываем уравнение по II закону Кирхгофа для контуров I. II и III:

Уравнение для контура I: I1R1 - I2R2 = Е1.

Уравнение для контура II: I2R2 + I4(R5 + R4) + I3R3 = 0

Уравнение для контура III:...
