Условие задачи

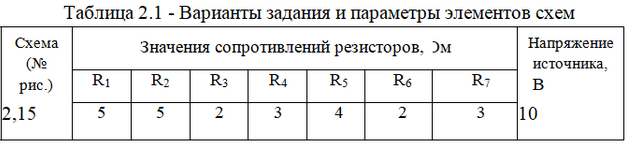

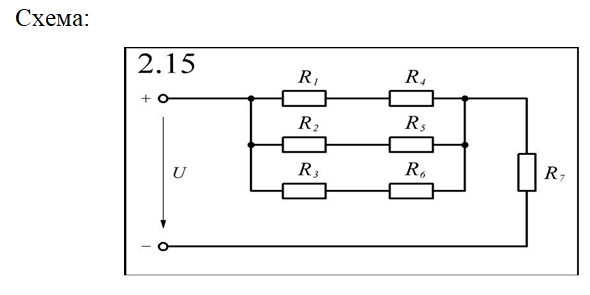

Для электрической цепи постоянного тока, составленной из резистивных элементов, дана схема, изображенная на схеме 2.25; по заданным в таблице 2.1 параметрам рассчитать:

  1. Токи во всех ветвях схемы.
  2. Падение напряжений на каждом из резисторов.
  3. Мощность, развиваемую источником энергии (Рист) и мощность рассеиваемую на нагрузке (Рнаг).
  4. Проверить правильность решения методом баланса мощностей.

Ответ

Найдем последовательно соединенные сопротивления и определим их эквивалентную емкость:

R14 = R1 + R4 = 5 + 3 = 8 Ом

R25 = R2 + R5 = 5 + 4 = 9 Ом

R36 = R3 + R6 = 2 + 2 = 4 Ом

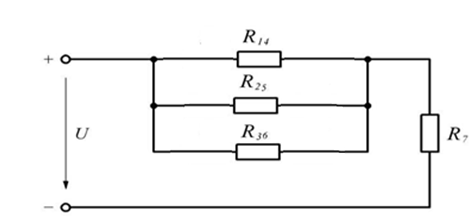

Схема примет вид:

Сопротивления R14, R25 и R36 соединены параллельно. Их эквивалентное сопротивление:

Потяни
