Для электрической цепи, свернутая расчетная схема которой изображена на рис.2.1, по заданным в табл. 2.1 параметрам и ЭДС источника определить токи во всех ветвях цепи и напряжения на отдельных участках.

Для электрической цепи, свернутая расчетная схема которой изображена на рис.2.1, по заданным в табл. 2.1 параметрам и ЭДС источника определить токи во всех ветвях цепи и напряжения на отдельных участках.

Изобразить развернутую схему, заменив полные сопротивления Z заданными в Вашем варианте RLC-элементами.

Составить баланс активной и реактивной мощностей. Построить в масштабе на комплексной плоскости векторную диаграмму токов и потенциальную диаграмму напряжений. Определить показание вольтметра и активную мощность, измеряемую ваттметром.

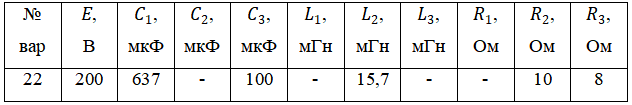

Таблица 2

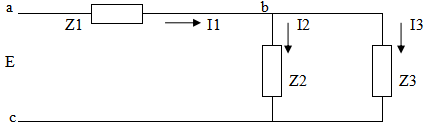

Рис. 2.1
