Условие задачи

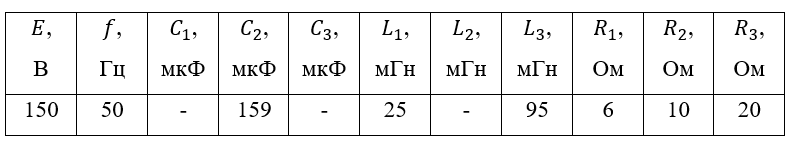

Для электрической схемы, изображенной на рис. 2.1, по заданным в табл. 2 параметрам и ЭДС источника, определить токи во всех ветвях цепи и напряжения на отдельных участках. Составить баланс активной и реактивной мощностей. Построить в масштабе на комплексной плоскости векторную диаграмму токов и потенциальную диаграмму напряжений по внешнему контуру. Определить показание вольтметра и активную мощность, показываемую ваттметром.

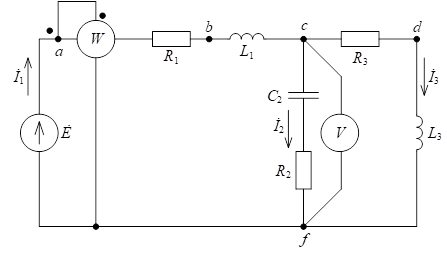

Рис. 2.1
Ответ
Указываем на схеме положительные направления токов.
Угловая частота переменного тока:
=2f=2∙∙50=314,159 радс

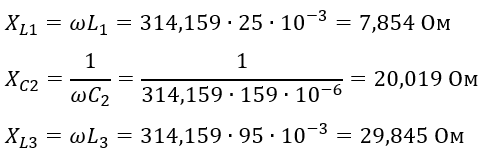

Определяем сопротивления реактивных элементов:
Определяем полные комплексные сопротивления участков цепи:
