Для электрической схемы выполнить следующее: На основании законов Кирхгофа составить в общем виде систему уравнений для расчета токов во всех ветвях цепи, записав ее в двух формах: дифференциальной; символической (комплексной).

Условие:

Для электрической схемы выполнить следующее:

На основании законов Кирхгофа составить в общем виде систему уравнений для расчета токов во всех ветвях цепи, записав ее в двух формах:

- Дифференциальной;

- Символической (комплексной);

предварительно пронумеровав токи и указав направление токов стрелками.

Определить комплексы значений токов во всех ветвях, воспользовавшись одним из методов расчета линейных электрических цепей.

Построить:

Векторную диаграмму токов на комплексной плоскости.

Топографическую диаграмму потенциалов точек электрической цепи.

Потенциал точки а, указанной на схеме, принять равным нулю.

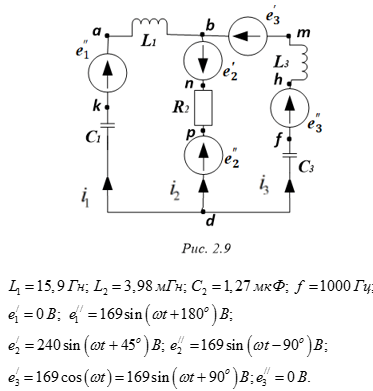

Исходные данные:

Расчет реактивных сопротивлений на заданной частоте.

Составляем уравнения по законам Кирхгофа для определения токов:

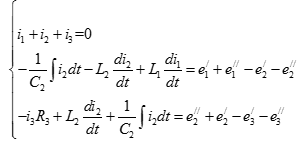

-в дифференциальной форме

-в символической форме
