Для измерения мощности постоянного тока использован ваттметр с номинальным током Iн = 1A и номинальным напряжением 150 В. Сопротивление последовательной цепи rа = 0,2 Ом, номинальный ток параллельной цепи Iв = 30 мА.

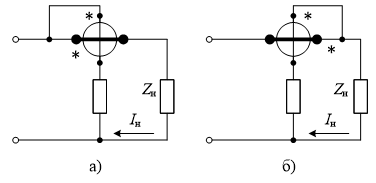

Для измерения мощности постоянного тока использован ваттметр с номинальным током I_н = 1A и номинальным напряжением 150 В. Сопротивление последовательной цепи r_а = 0,2 Ом, номинальный ток параллельной цепи I_в = 30 мА. По какой схеме (рис. 4, а и б) следует включить обмотки ваттметра, чтобы при токе в нагрузке I_н = 1 А и напряжении на нагрузке U_н = 100 В получить граничную относительную погрешность измерения?

Рисунок 4.1
