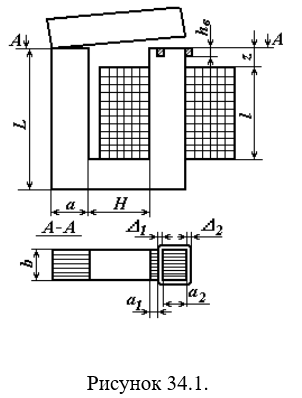

Для клапанного электромагнита переменного тока (рисунок 34.1) определить активное сопротивление экранирующего витка. Геометрические размеры электромагнита: D1 = 2 мм, D2 = 4 мм, a1 = 3 мм, a2 = 7 мм, a = 12 мм, b = 20 мм, hв = 3 мм, H = 20 мм, L = 52 мм.

Определить эквивалентное сопротивление цепи (рис. 1.11) относительно зажимов ab, если R1 = R2 = R3 = R4 = R5 = R6 = 10 Ом.

Требуется 1. Нарисовать схему трехфазной цепи. 2. Рассчитать комплексные значения токов (ответ записать в показательной форме) 3. Рассчитать активную, реактивную и полную мощности цепи.

Определить токи I1, I2, I3, I4, I5 в схеме, изображенной на рис. 1.13. Диоды VD1 – VD6 одинаковые, их вольт-амперная характеристика приведена на рис. 1.12. UП= 5,0 В; R1 = 1,2 кОм; R2 = 10 кОм; Uвх= 0,2 В.
