Условие задачи
Для обобщенной цепи постоянного тока, приведенной на рисунке 2.1, необходимо выполнить следующее:
1. - пользуясь данными таблицы 2.1, составить расчетную схему электрической цепи;
2. - в расчетной цепи заменить все имеющиеся источники тока на источники ЭДС;
3. - составить систему уравнений контурных токов;
4. - определить контурные токи посредством матричного метода и метода Крамера;
5. - определить токи ветвей, используя полученные значения контурных токов;
6. - выполнить проверку расчета токов ветвей по первому и второму законам Кирхгофа;
7. - составить баланс мощностей для расчетной схемы;
8. - определить напряжение между узлами, указанными в дано, используя закон Ома для активной ветви или второй закон Кирхгофа;
9. - выделить в схеме три сопротивления, включенных по схеме треугольника (звезды), и заменить их эквивалентными соединениями по схеме звезды (треугольника).
Рисунок 2.1. - Исходная схема ко второй задаче

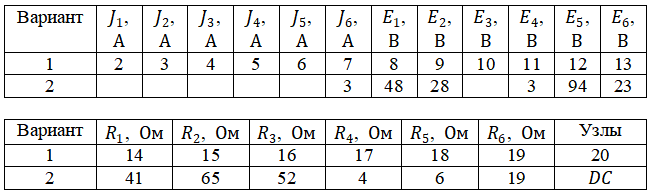

Таблица 2.1. - Исходные данные к рисунку 2.1.
Ответ
1. В соответствии с заданием составляем расчетную схему цепи, на которой обозначаем токи в ветвях и задаем их направления.

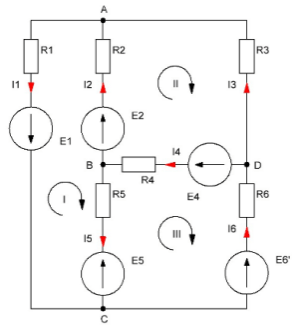

Рисунок 2.2. - Расчетная схема ко второй задаче
2. В соответствии с заданием расчетная схема содержит источники тока. Соответственно, есть необходимость в замене источников тока на источники ЭДС. В качестве расчетной схемы используем схему, приведенную на рисунке 2.2.
В приведенн...
