Для разветвленной электрической цепи постоянного тока (рис. 2.1), пользуясь законами Кирхгофа, определить токи во всех ветвях схемы.

«Для разветвленной электрической цепи постоянного тока (рис. 2.1), пользуясь законами Кирхгофа, определить токи во всех ветвях схемы.»
  • Электроника, электротехника, радиотехника

Условие:

Для разветвленной электрической цепи постоянного тока (рис. 2.1), пользуясь законами Кирхгофа, определить токи во всех ветвях схемы.

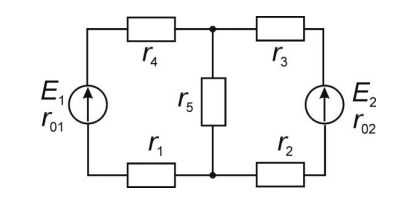

Рис. 2.1 Схема разветвленной электрической цепи постоянного тока

Исходные данные: Е1 = 75 В, Е2 = 90 В, r01 = 0.18 Ом, r02 = 0.3 Ом, r1 = 9 Ом, r2 = 8 Ом, r3 = 40 Ом, r4 = 18 Ом, r5 = 9 Ом.

Решение:

Данная цепь содержит три ветви (в = 3), следовательно, необходимо определить три неизвестных тока. Как известно, число уравнений, составляемых по первому закону Кирхгофа, на единицу меньше, чем общее количество число узлов в схеме (у - 1). В рассматриваемом случае их два (у = 2). Следовательно, необходимо составить одно уравнение по первому закону Кирхгофа. По второму закону Кирхгофа составляют в (у - 1) уравнений. В нашем случ...
