  4. Для схемы приведенной на рис. 1, определить эквивалентное сопротивление цепиотносительно зажимов АВ и токи в каждой ветви,...

Для схемы приведенной на рис. 1, определить эквивалентное сопротивление цепиотносительно зажимов АВ и токи в каждой ветви, если U=100 В. Правильность решениязадачи проверить с помощью первого законов Кирхгофа и баланса мощностей.

«Для схемы приведенной на рис. 1, определить эквивалентное сопротивление цепиотносительно зажимов АВ и токи в каждой ветви, если U=100 В. Правильность решениязадачи проверить с помощью первого законов Кирхгофа и баланса мощностей.»
  • Электроника, электротехника, радиотехника

Условие:

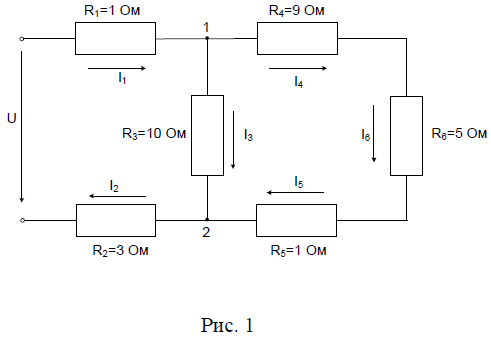

Для схемы приведенной на рис. 1, определить эквивалентное сопротивление цепи
относительно зажимов АВ и токи в каждой ветви, если U=100 В. Правильность решения
задачи проверить с помощью первого законов Кирхгофа и баланса мощностей.

Решение:

1. Определяем эквивалентное сопротивление цепи Rэк.Сопротивления R4, R5, R6 соединены последовательно, поэтомуR4-6 = R4 + R5 + R6 = 9+1+5 = 15 ОмСопротивления R3, R4-6 соединены параллельно, поэтомуСопротивления R1, R2, R3-6 соединены последовательно, поэтомуRэк = R1 + R2 + R3-6 = 1+3 +6 = 10 Ом2. Показываем на схеме токи, протекающие в каждой ветви, и находим их.Т.к. напряжение U=100 В приложено ко всей цепи, а Rэк =10 Ом, то, согласно законуОма:Для определения т...
