Для трехфазной электрической цепи, параметры которой заданы в табл. 1, выполнить следующее:

1. Определить фазные и линейные токи, ток в нейтральном проводе (для нагрузки, соединенной по схеме «звезда»).

2. Составить баланс мощностей.

3. Изобразить схему измерения активной мощности, потребляемой заданной электрической цепью. Определить величину этой мощности по показаниям ваттметров.

4. На комплексной плоскости построить векторную диаграмму токов и топографическую диаграмму напряжений.

Учесть, что фазы источника трехфазной цепи соединены в звезду.

Схема соединения нагрузки:

вариант № 2 – звезда с нейтральным проводом (Z n = 0).

Таблица 1

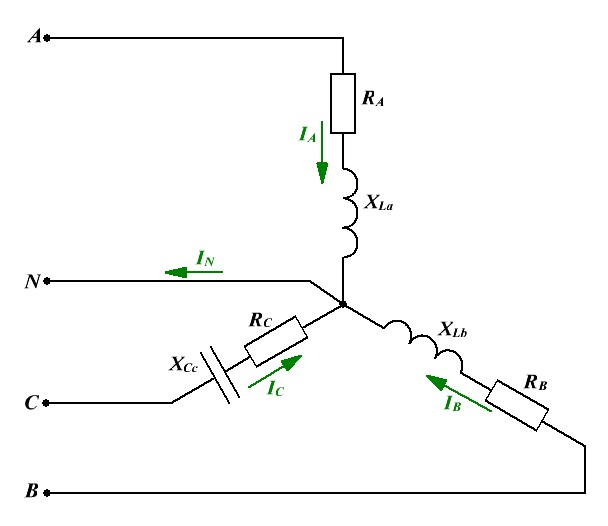

Расчетная схема
