Для усилителя на базе ОУ, схема которого приведена на рис.5, определить: - сопротивление RОС для получения заданного коэффициента усиления К0 ; - низшую граничную частоту fН ; - высшую граничную частоту fВ .

Дата добавления: 09.01.2025

Условие задачи

Для усилителя на базе ОУ, схема которого приведена на рис.5, определить:

- сопротивление  RОС  для получения заданного коэффициента усиления К0;

- низшую граничную частоту  fН;
- высшую  граничную частоту  fВ.

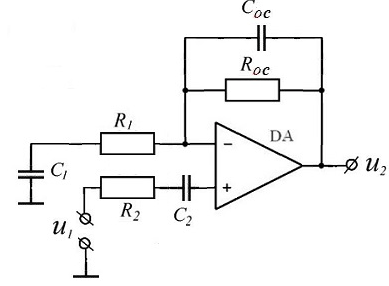

Рис.5. Схема усилителя

Допустимое снижение коэффициента усиления на частотах fВ  и  fН  не более 3 дБ  (КВ/ К0 = КН/ К0 = 0,707).

Исходные данные: R1= 20  кОм= 20∙103  Ом;  С1 = 0,3  мкФ = 0,3∙10-6 Ф;  R2= 10 кОм= 10∙103  Ом;
С2 = 1 мкФ=1∙10-6 Ф;  f1= 0,6 МГц= 0,6∙106  Гц;  СОС = 40 пФ= 40∙10-12 Ф;  К0 = 25.

Ответ

Дано:

R1= 20 кОм= 20∙103Ом; С1= 0,3 мкФ = 0,3∙10-6Ф; R2= 10 кОм= 10∙103Ом;
С2= 1 мкФ=1∙10-6Ф; f1= 0,6 МГц= 0,6∙106Гц; СОС= 40 пФ= 40∙10-12Ф; К0= 25.

К0 = 1+ RОС /R1; о...
