Условие задачи
Для выбранного варианта электрической цепи (см.рис.2.)и приложенного к ней переменного напряжения, изменяющегося по синусоидальному закону согласно выражению u=sin(ɷt+ψu) ,требуется:
1) найти полное сопротивление в цепи;
2)определить показания приборов, указанных на схеме;
3)найти закон изменения тока в цепи;
4) закон изменения напряжения между точками к которым подключен вольтметр;
4) определить активную, реактивную и полную мощность, потребляемую цепью из сети;
5) построить векторную диаграмму.

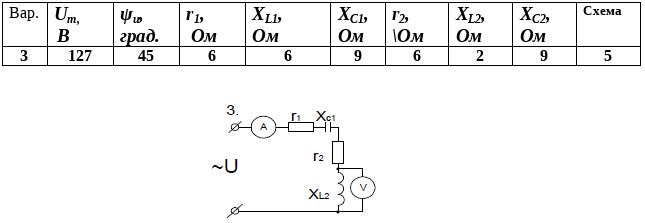

Амплитудное значение Um и начальная фаза ψu напряжения, а также значения активных r, индуктивных XL и емкостных XC сопротивлений приведены в таблице.
Ответ
1. Полное сопротивление цепи.
2. Величина действующего напряжения.
3.Ток, протекающий в цепи равен:
