Условие:

1) Для заданной схемы определить токи ветвей с помощью уравнений по законам Кирхгофа;

2) Рассчитать ток в ветви с резистором R₁методом эквивалентного генератора.

3) Для заданной схемы определить токи ветвей методом контурных токов;

Для заданной схемы определить токи ветвей методом узловых потенциалов;

4) Определить показание вольтметра.

5). Определить электрическую мощность на резисторе R₃.

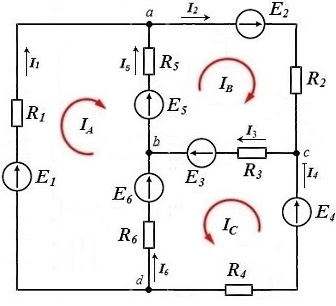

Рис.1. Схема цепи

Исходные данные :

E₁ = 2 В; E₂ = 5 В; E₃ = 10 В; E₄= 5 В; E₅ = 1 В; E₆ = 5 В;

R₁=10 Ом; R₂ =20 Ом; R₃ =5 Ом; R₄ = 5 Ом; R₅ = 30 Ом; R₆ = 5 Ом.

Рис.2. Расчетная схема цепи

Решение:

Перерисуем схему в виде, удобном для расчета. Составим систему уравнений для определения токов по 1-му и 2-му законам Кирхгофа:
- количество ветвей 6; количество неизвестных токов ветвей 6;
- количество уравнений по законам Кирхгофа - 6;
- число независимых узлов в схеме 4; количество уравнений по 1-му закону Кирхгофа 3;
- число независимых контуров - 3, зададимся направлением обхода и составим уравнения

по 2-му закону Кирхгофа.

Система уравнений по 1-му и 2-му закону Кирхгофа будет выглядеть так::

I₂ = I₁ + I₅;

I₅= I₃ + I₆;

I₃ = I₂ + I₄;

I₁∙R₁- I₅∙R₅ I₆∙R₆= E₁ E₃ E₆;

I3∙R3+ I5...
