Условие задачи
Двигатель постоянного тока параллельного возбуждения характеризуется следующими номинальными параметрами:
Uном - номинальное напряжение, В;
Рном - полезная мощность, развиваемая на валу, кВт ;
n2 - частота вращения якоря, об/мин;
η - КПД, %;
Rа - сопротивление в обмотке якоря, Ом;
Rвозб - сопротивление в обмотке возбуждения, Ом.
Требуется:
1. Начертить электрическую схему двигателя.
2. Для номинального режима работы определить:
мощность Р1ном и ток Iном, потребляемые двигателем из сети;
номинальный ток возбуждения Iвозб, номинальный ток якоря Iа.ном;
ЭДС якоря E ;
номинальный момент Mном.
3. Определить частоту вращения идеального холостого хода n0 и построить естественную механическую характеристику.
4. Определить пусковые токи и момент. Вычислить сопротивление пускового реостата.
5. Рассчитать и построить искусственные механические характеристики при сопротивлении цепи якоря Rдоб1 = 2 ⋅ Ra и Rдоб2 = 6 ⋅ Ra.
6. Рассчитать и построить механические характеристики при напряжении на якоре U1 = 0,8 ⋅ Uном и U1 = 0,4 ⋅ Uном, номинальном магнитном потоке и отсутствии реостата в цепи якоря.
7. Рассчитать и построить механические характеристики при магнитном потоке Ф1 = 0,7 ⋅ Фном, Ф2 = 0,3 ⋅ Фном и номинальном напряжении на якоре.
Таблица 1 - Исходные данные
Ответ
Решение
1. Начертим электрическую схему двигателя

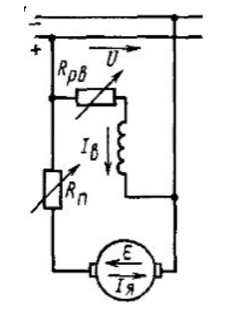

Рисунок 1 - Электрическая схема ДПТ параллельного возбуждения
2. Для номинального режима работы определим:
электрическую мощность, потребляемую из сети
ном...
