Электрическая цепь постоянного тока (рис. 5) с последовательным соединением нелинейным R1 и линейным R2 сопротивлениями включена в питающую сеть с напряжением U.

«Электрическая цепь постоянного тока (рис. 5) с последовательным соединением нелинейным R1 и линейным R2 сопротивлениями включена в питающую сеть с напряжением U.»
  • Электроника, электротехника, радиотехника

Условие:

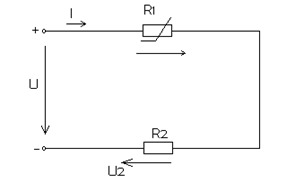

Электрическая цепь постоянного тока (рис. 5) с последовательным соединением нелинейным R1 и линейным R2 сопротивлениями включена в питающую сеть с напряжением U. Определить ток I в цепи и падения напряжений дельта U1 и дельта U2 на сопротивлениях R1 и R2.

  Построить зависимость изменения тока I(U) в электрической цепи при изменении  направления U источника питания в пределах ± 20%U.

Исходные данные:

U2=10 В; IА=1,7 А

Решение:

Дано:

U2=10 В; IА=1,7 А

Найти:

I, ^ U1, ^U2.

На рис 6 построим вольт- амперные характеристики (ВАХ) заданных элементов: 1- нелинейное сопротивление, 2- линейное.

При последовательном соединении при любом значении тока I напряжение равно U=U1+U2.
