   Электрическая цепь содержит катушку с ферромагнитным сердечником. Индукция магнитного поля в сердечнике изменяется по синусоидальному закону. Кривая намагничивания сердечника приведена в таблице 4.

Таблица 4 – Данные для построения кривой намагничивания стали

   Параметры элементов цепи, максимальная величина магнитной индукции  B_m, длина  l средней магнитной линии и поперечное сечение S  сердечника приведены в таблице 5. Аппроксимирующее выражение кривой намагничивания:

Таблица 5 – Исходные данные

Требуется:

1. Определить коэффициенты a и b аппроксимирующего выражения, выбрав на кривой намагничивания точки:

2. Построить в одних осях исходную кривую намагничивания и аппроксимирующую кривую.

3. Пренебрегая потоками рассеяния и потерями в сердечнике, определить закон изменения тока и напряжения источника. Построить гармоники тока источника и их графическую сумму в пределах одного периода основной гармоники.

4. Определить показания приборов, считая, что они имеют электродинамическую систему.

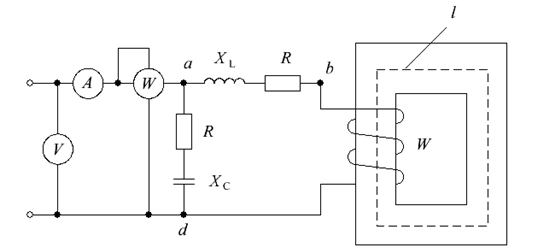

Рисунок 5 – Схема электрической цепи
